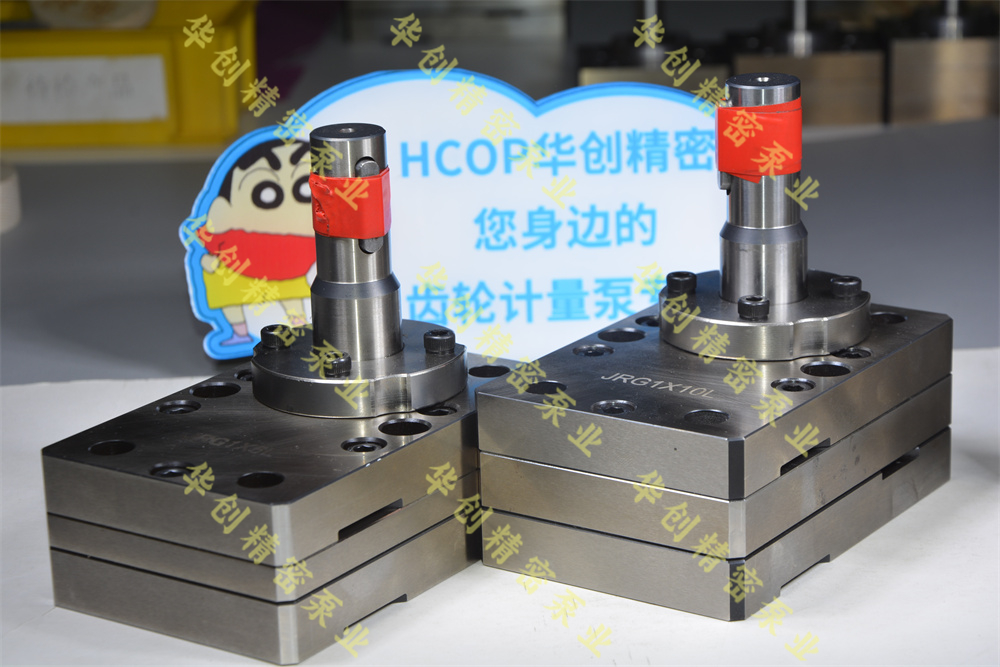

一、核心工作原理概述

丙綸泥漿計量泵采用容積式正位移原理，通過精密嚙合齒輪的旋轉運動實現介質輸送，其工作過程可分為四個階段：

1. 吸入階段：

   - 齒輪脫離嚙合時形成負壓腔體

   - 進口單向閥開啟，介質被吸入泵腔

   - 典型吸入壓力范圍：-0.05~-0.08MPa（真空度）

2. 封閉輸送階段：

   - 齒輪旋轉將介質封閉在齒槽與泵體形成的密閉空間

   - 每個齒槽可容納3-15ml介質（視規格而定）

3. 排出階段：

   - 齒輪重新嚙合擠壓介質

   - 出口壓力達到設定值時排出閥開啟

   - 壓力建立速度：0.1-0.3MPa/轉

4. 回流控制階段：

   - 通過調節回流閥開度控制最終輸出流量

   - 最小回流比可達5%

（圖1）工作循環示意圖

[齒輪嚙合位置1]→[吸入開始]→[封閉輸送]→[排出開始]→[完成排出]

 二、關鍵部件功能解析

1. 增強聚丙烯齒輪組：

   - 模數范圍：2-6（標準型）

   - 齒形精度：ISO 6級（≤0.02mm誤差）

   - 特殊設計：螺旋齒輪降低脈動（脈動率<3%）

2. 壓力調節系統：

   - 彈簧預緊力可調范圍：0.2-1.5MPa

   - 過壓保護響應時間：<0.1秒

3. 智能溫控單元：

   - 加熱功率密度：2-3W/cm2

   - PID控制精度：±1℃

   - 溫度監測點：泵體/齒輪箱/密封處

4. 軸封系統對比：

   | 密封類型     | 適用壓力  | 壽命       | 泄漏率       |

   | 單機械密封   | ≤1.6MPa  | 6000h      | ≤3ml/h      |

   | 雙機械密封   | ≤2.5MPa  | 8000h      | ≤0.5ml/h    |

   | 磁力耦合     | ≤0.8MPa  | 10000h     | 零泄漏       |

 三、介質處理特性

1. 泥漿適應性參數：

   - 最大含固量：40%（重量比）

   - 顆粒粒徑：≤3mm（標準型）

   - 粘度范圍：100-50000cP

2. 流變學特性影響：

   - 剪切稀化型介質：需降低轉速10-15%

   - 觸變性介質：建議配置脈沖抑制器

3. 腐蝕性介質處理：

   - pH值適應范圍：1-14

   - 特殊防護方案：

     mermaid

     graph LR

     A[強酸介質] --> B[PVDF襯里]

     A --> C[哈氏合金軸]

     A --> D[特氟龍密封]

 四、液壓系統分析

1. 壓力-流量特性曲線：

   - 恒流量區間：壓力在0.3-1.2MPa時流量波動<±2%

   - 拐點壓力：通常為額定壓力的120%

2. 容積效率影響因素：

   - 齒輪間隙：最佳值0.08-0.12mm

   - 介質粘度：每增加1000cP效率提升1.5%

   - 轉速范圍：最佳效率區間800-1500rpm

3. 脈動抑制技術：

   - 三齒輪設計：降低脈動至1.5%

   - 脈沖阻尼器：可吸收90%壓力波動

   - 變頻控制：采用32位DSP精確調速

 五、控制原理詳解

1. 流量調節方式：

   - 機械調節（手動）：

     - 調節精度：±5%

     - 響應時間：3-5秒

   - 電子控制（自動）：

     - PLC控制精度：±0.5%

     - 信號響應：<0.1秒

2. 智能控制系統架構：

   [傳感器層] → [信號調理] → [PLC控制] → [執行機構]

       ↑               ↑             ↑

   (壓力/流量)    (A/D轉換)    (PID算法)

3. 安全保護機制：

   - 過壓保護：2級泄壓閥

   - 干運轉保護：電容式液位檢測

   - 溫度保護：三重溫度開關

 六、性能參數計算模型

1. 理論流量公式：

   $$

   Q_t = \frac{πm^2zbn}{60} \times 10^{-6}

   $$

   （m:模數，z:齒數，b:齒寬，n:轉速）

2. 實際流量修正：

   $$

   Q_a = Q_t \times η_v \times (1 - \frac{ΔP}{K})

   $$

   （η_v:容積效率，K:介質壓縮系數）

3. 功率計算：

   $$

   P = \frac{Q \times ΔP}{6120 \times η}

   $$

   （η:總效率，通常0.65-0.85）

 七、特殊工況應對方案

1. 高含固工況：

   - 加大齒槽容積（增加20-30%）

   - 降低轉速至額定值70%

   - 案例：某金礦尾礦輸送（含固35%）

     - 運行參數：n=600rpm，P=1.8MPa

     - 采用碳化硅齒輪壽命達8000h

2. 結晶性介質：

   - 保溫措施：

     - 電伴熱：50-80W/m

     - 蒸汽夾套：0.3MPa飽和蒸汽

   - 間隙自動補償裝置

3. 易燃易爆環境：

   - 防爆認證：ExdⅡCT4

   - 接地電阻：<4Ω

   - 氮氣吹掃系統

 八、創新技術應用

1. 數字孿生技術：

   - 實時仿真精度：95%

   - 預測性維護準確率：85%

   - 某化工廠應用案例：

     - 故障預警時間提前200h

     - 維修成本降低40%

2. 新型復合材料：

   - 納米氧化鋁增強齒輪：

     - 耐磨性提升60%

     - PV值極限提高35%

3. 能量回收系統：

   - 制動能量轉化效率：75%

   - 節電效果：15-20%

 九、操作維護要點

1. 啟停規程：

   - 冷啟動預熱：>30分鐘（至60℃）

   - 停機排空：運行清水沖洗3-5分鐘

2. 日常監測指標：

   | 參數       | 正常范圍      | 報警值       |

   | 振動速度   | ≤4.5mm/s     | >7.1mm/s    |

   | 軸承溫度   | ≤75℃         | >85℃        |

   | 密封泄漏   | ≤3滴/分鐘    | >10滴/分鐘  |

3. 預防性維護計劃：

   - 每500h：潤滑補充

   - 每2000h：齒輪間隙檢測

   - 每8000h：全面拆檢

 十、選型設計規范

1. 工況調查表：

   markdown

   - 介質特性：[pH值/粘度/含固量]

   - 工藝要求：[流量/壓力/溫度]

   - 安裝條件：[空間限制/電源規格]

   - 特殊需求：[防爆/衛生認證]

2. 選型計算案例：

   某磷化工項目需求：

   - 介質：30%磷酸料漿（d50=0.2mm）

   - 流量：8m3/h，壓力：1.2MPa

   - 計算結果：

     - 選型：PP80-63-160

     - 功率：5.5kW

     - 配置：SiC機械密封+PTFE襯里

 十一、技術發展展望

1. 智能化趨勢：

   - AI算法優化控制參數

   - 區塊鏈技術記錄設備全生命周期數據

2. 新材料突破：

   - 石墨烯增強復合材料

   - 自修復高分子材料

3. 綠色制造：

   - 碳足跡追蹤系統

   - 可回收設計（回收率>90%）

 十二、結論與建議

丙綸泥漿計量泵通過精密的機械結構和智能控制系統，實現了腐蝕性、磨蝕性介質的高精度輸送。建議用戶：

1. 建立完整的運行檔案（建議記錄頻率：1次/2h）

2. 每季度進行性能檢測（包括容積效率測試）

3. 與制造商保持技術溝通（建議每年至少1次現場服務）
